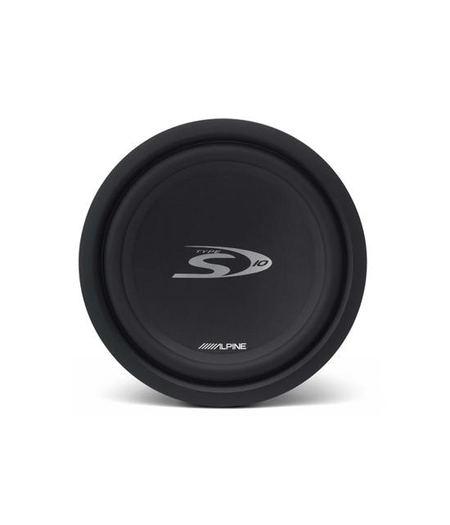

Alpine SWS-1023D Сабвуферный динамик 10 дюймов

Главная

→

Каталог

→

Сабвуферы

→

Сабвуферные динамики

Alpine SWS-1023D Сабвуферный динамик 10 дюймов

Основная страница
Тех. характеристики

Производитель: Alpine (Япония)

Описание

Особенности:
• Плоский дизайн
• Цельный диффузор параболической формы из стекловолокна с карбоновыми волокнами
• Сантопреновый подвес
• Стекловолоконный каркас звуковой катушки
• Пружинные клеммы (позволяют подключить провод до 8 Gа)
• Токопроводы, вплетенные в центрирующую шайбу
• Декоративное кольцо, закрывающее винты

Значительно уменьшена посадочная глубина. Так у 10” модели SWS-1023/43S она составляет 11см, в отличии от 15.5 см в прошлом году. Благодаря этому расширяется область применений данных сабвуферных головок. Новый диффузор из стекловолокна, усиленного кевларовыми волокнами стал еще более прочным, что в первую очередь должно отразиться на структуре баса. Переработанная система вентиляции звуковой катушки позволяет без проблем рассеивать 300 Вт номинальной мощности, а дополнительное ребро жесткости в месте соединения диффузора со звуковой катушкой обеспечивает дополнительный запас прочности. Такое конструктивное решение применено потому, что у нового сабвуфера не только увеличена мощность, но и одновременно увеличено линейное перемещение диффузора, благодаря применению высококлассного сантопренового подвеса. Подпружиненные клеммы закрытого типа, расположенные с одной стороны и специальные перемычки, позволяют легко сконфигурировать обмотки сабвуферных головок для работы в последовательном или параллельном включении. А декоративное кольцо обеспечивает одновременно требуемое уплотнение при установке сабвуфера в корпус и гарантирует аккуратный внешний вид, благодаря накладке, закрывающей винты.

подробнее

Характеристики

Долговременная мощность RMS	300 Вт
Пиковая мощность	900 Вт
Частотная характеристика	30 - 700 Гц
Сопротивление звуковой катушки	2 х 2 Ом
Чувствительность	84
Параметры Тиля-Смолла
Эквивалентный объем (Vas)	30 л
Частота собственного резонанса диффузора (Fs)	33 Гц
Механическая добротность (Qms)	13,42
Полная добротность (Qts)	0,62
Линейное перемещение, одностороннее [(Hvc-Hag)/2] Xmax	12,9 мм
Максимальное механическое перемещение (от пика до пика) (Xmax)	44 мм
Магнитное линейное перемещение (Xmag)	14 мм
Электрическая добротность (Qes)	0,65
Площадь диффузора (Sd)	330 см2
Активное сопротивление обмотки (Re)	1,8 + 1,8 Ом
Высота зазора (Hag)	8 мм
Высота катушки (Hvc)	33,8 мм
Оптимальные параметры фазоинверторного корпуса
Диапазон объемов фазоинверторного корпуса	28 - 49 л
Рекомендуемый объем фазоинверторного корпуса	34 л
Ширина фазоинверторного порта	25 см
Высота фазоинверторного порта	2,5 см
Оптимальные параметры закрытого ящика
Диапазон объемов закрытого ящика	18,2 - 42 л
Рекомендуемый объем закрытого ящика	28 л
Конструкция
Размер динамика	10"
Корзина	Штампованная,Стальная
Звуковая катушка	1 1/2", четырехслойная двойная
Масса магнита	1500 г
Центрирующая шайба	NOMEX
Диффузор	Из стекловолокна с карбоновыми волокнами
Установочные размеры
Монтажная глубина	110 мм
Монтажный диаметр	244 мм
